1.目的和適用范圍
1.1 本試驗用于測定一定壓力下土工合成材料的厚度。
1.2 本試驗適用于各類土工織物、土工膜和土工復合品。
2.引用標準
IS09863—90《土工織物厚度測定方法》
3.試驗設備及用具

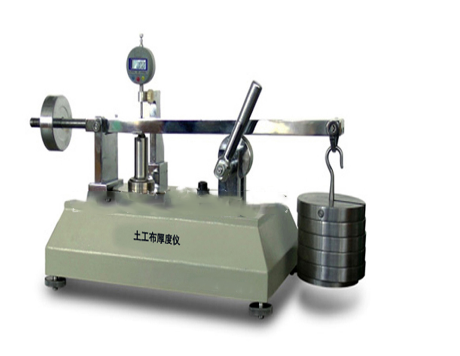

3.1基準板：直徑應大于壓塊直徑50mm，見下圖
1一百分表；2一壓塊；3一試樣；4一基準板；5一平衡錘；6一砝碼
3.2 壓塊：表面光滑平整，底面積為25cm2，重為5N的圓形壓塊。壓塊放在試樣上，對試樣施加2±0.01kPa的壓力。
3.3 加壓儀：出力大于500N。
3.4 百分表：最小分度值0.01mm。
3.5 秒表：最小分度值0.1s。
4.操作步驟
4.1 試樣準備
1 按本規程3.3.1規定裁剪試樣。
2 試樣數量應不少于10塊，并進行編號。
4.2 測定2kPa壓力下厚度的操作方法：
1 擦凈基準板和壓塊，壓塊放在基準板上，調整百分表零點。
2 提起壓塊，將試樣自然平放在基準板與壓塊之間，輕輕放下壓塊，試樣受力為2±0.01kPa，接觸后開始記時，達30s時記錄百分表讀數。提起壓塊，取出試樣。
3 重復上述步驟，測試完10塊試樣。
4.3 測定20kPa及200kPa壓力下厚度的操作方法：
1 將基準板放在加壓儀上，再將壓塊放在基準板上，調整百分表零點。
2 提起壓塊，將試樣自然平放在基準板和壓塊之間，輕輕放下壓塊，調節加壓儀上荷重，使試樣受力達20±0.1kPa，壓力加上后開始記時，達30s時記錄百分表讀數。
3 仍按上述步驟調節加壓儀上荷重，試樣受力達200土1kPa，壓力加上后開始記時，達30s時記錄百分表讀數。
4 重復本條5.4.3-2及5.4.3-3步驟，測試完10塊試樣。
5.計算及繪圖
5.1按本規程3.4規定分別計算每種壓力下10塊試樣厚度的算術平均值 、標準差σ及變異系數Cv。
無紡土工織物的厚度—壓力關系曲線
5.2 繪厚度與壓力關系曲線，橫軸為壓力對數值，縱軸為厚度平均值，見上圖。
